ドロップケーブルの概要

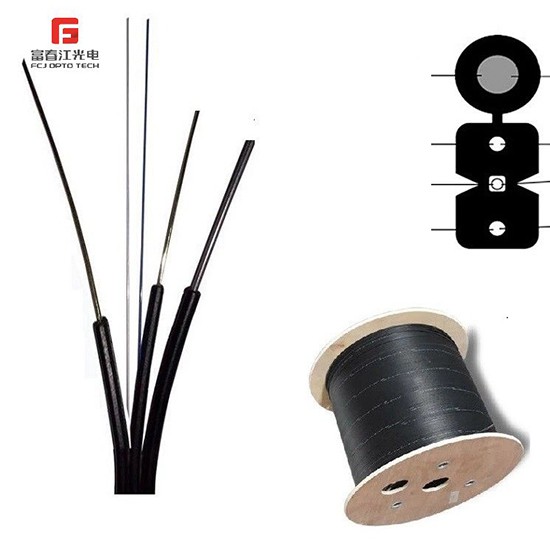

ドロップケーブルは一般的に屋内吊り配線ケーブルとして知られています。多くはシングルコアまたはデュアルコア構造ですが、4コア構造にすることもできます。断面は8-の形をしており、2つの円の中心に補強材が配置されています。金属または非金属の構造で作ることができ、光ファイバーは8本の幾何学的中心に配置されています。ドロップケーブルの光ファイバーは、曲げて敷設できるG.657の小さな曲げ半径光ファイバーを採用しています。半径20mmで、パイプラインや建物内の裸線の形で家に入るのに適しています。
ドロップケーブルの屋内設置
ユーザー屋内配線
FTTH プロジェクトでは、ユーザーの屋内配線が最も複雑なリンクです。ラインの安全性を確保し、内装の美しさを考慮し、建設を容易にする必要があります。例えば、曲げ半径20mmで回転させることができ、光ケーブルを踏む人による側圧や建築物の引きずりによる張力にも耐えることができます。
同時に、さまざまなオンサイトコネクタを使用して、オンサイト終端とドッキングを最短時間で実現できます。建物内の縦横配線はお客様屋内配線と同様です。被覆光ケーブルは建物内の垂直配線や水平配線にも適しています。水平配線の場合は光ケーブルにそれほど厳しい要求はありませんが、垂直配線の場合は光ケーブルにある程度の引張強度が求められます。
被覆された光ケーブルは、最大 200 ニュートンの短期引張力と 100 ニュートンの長期引張力に耐えることができます。したがって、一定の高さ範囲内での被覆光ケーブルの垂直配線の施工安全性と安定した性能を確保することができる。
自立型架空家庭用配線

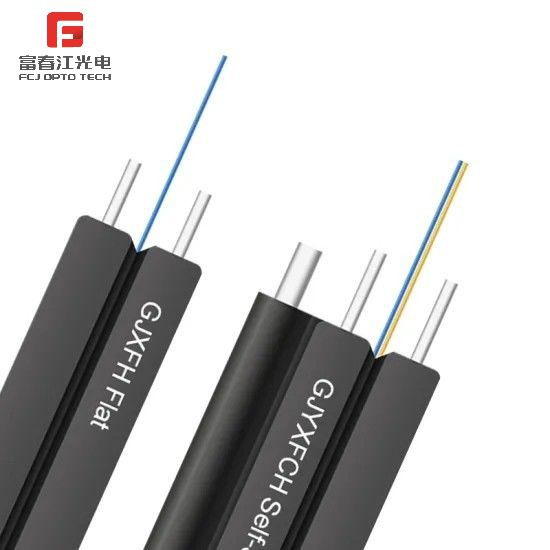

自立型の「8」光ケーブルは金属製の吊り下げユニットを備えているため、引張強度が強く、スパン50メートルまで耐えることができます。光ケーブルは屋外に架空に敷設される。家に入る前に、金属製の吊りワイヤーユニットが切断され、特別な固定具に固定されます。残りの光ケーブルは金属製の吊り下げワイヤを剥がし、スキンライン光ケーブルを使用して室内に導入します。
パイプライン入口配線
パイプラインマッピング光ケーブルはスキンライン光ケーブルよりも硬く、引張強度が高く、光ケーブルには防水材料が含まれているため、屋外の雨による侵食を軽減できるため、長距離の屋外パイプライン敷設に適しています。パイプラインマッピング光ケーブルは完全非金属構造を採用しており、室内への雷の侵入を回避します。光ケーブルが屋内に入った後、外被、防水材、補強材が剥がされ、中間のスキンライン光ケーブルが屋内配線に直接使用され、スキンライン光ケーブル屋内配線の利点をすべて継承します。 、屋外および屋内の光ケーブル接続のリンクを削減しながら。
ドロップケーブルの屋内用途
●屋内配線に使用され、エンドユーザーはケーブルを直接使用します。
●光ケーブルを建物内に引き込む際に使用します。
●FTTHにおけるユーザーの屋内配線に。
